一、簡介:

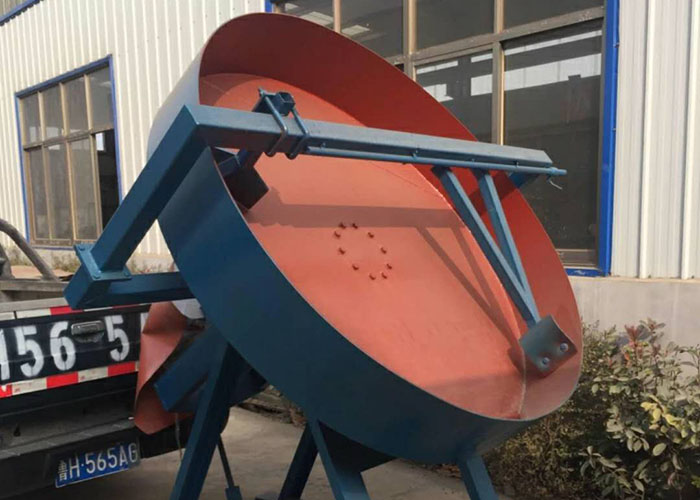

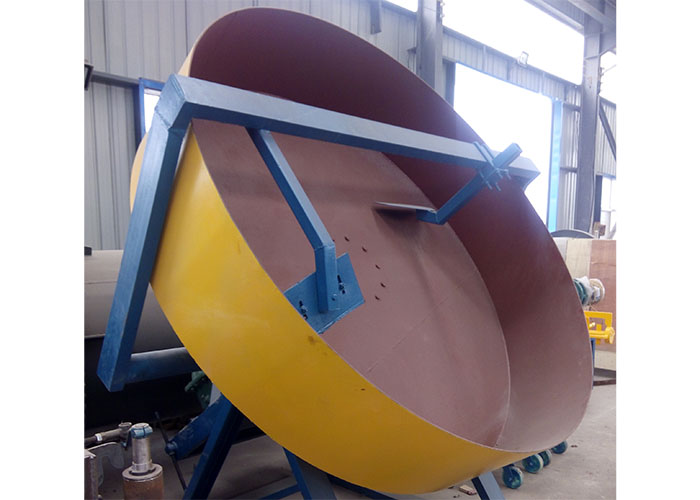

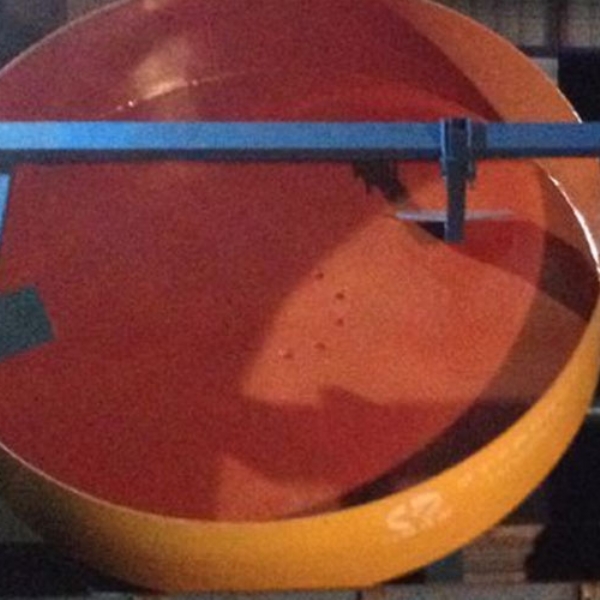

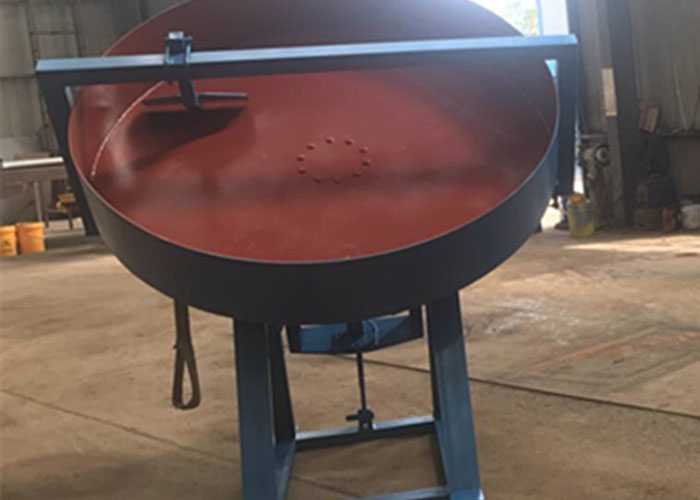

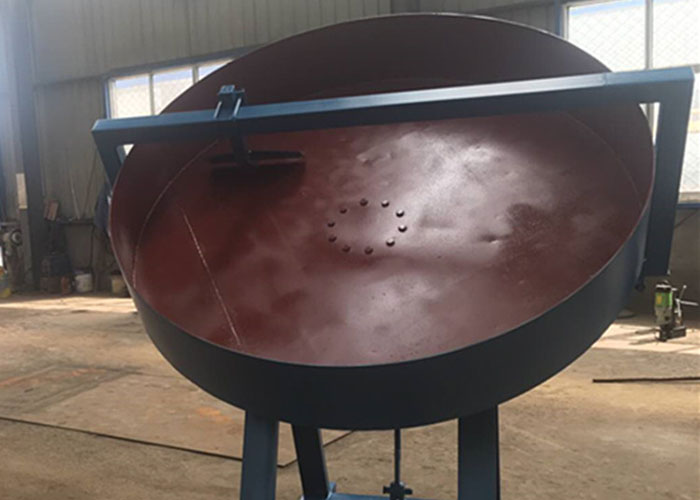

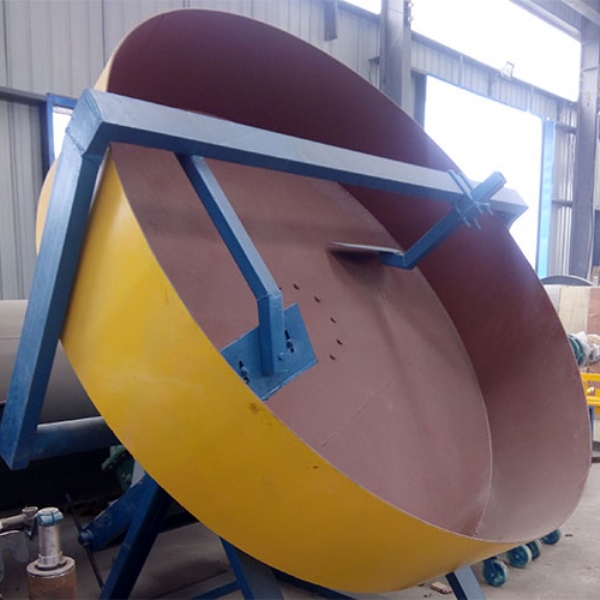

圓盤造粒機造粒圓盤采用整體圓弧結構,成粒率可達93以上。造粒盤可以不間斷生產作業,大大降低了勞動強度,提高了勞動效率。減速機與電動機采用鏈條傳動,起動平穩,提高效率,提高設備使用壽命。造粒盤盤底采用多條輻射鋼板加強,堅固耐用,永不變形。加厚、加重、堅固的底座設計,不需地腳螺栓固定,運轉平穩。
二、工作原理:
由電動機帶動減速機,然后帶動造粒圓盤,各種干粉物料從設備頂部加入,同時噴水,圓盤轉動,物料在圓盤內作滾動運動,通過翻料板翻料,從而形成球形。
三、特點:
1.圓盤造粒機結構新型新穎合理,重量減輕,高度降低。工藝布置靈活方便。
2.大盤傾角可調節,調整靈活方便。
3.采用獨特的無動力組合刮刀一體化使輔助功率消耗降低。
4.大盤由盤體和盤節組成。降低主電機功率。盤節沿盤體可上下調節。盤節端部為邊法蘭,料球出盤時可保證料球不被拉傷、撕裂。
5.全新清淤設計,由無動力組合刮刀清邊清底,清角刮刀清盤角,配合盤體獨特處理技術,清淤、成球效果好,不會出現大泥團,料球直徑90%在3-5mm。
四、適用范圍:
圓盤造粒機廣泛適用于生物有機肥球狀顆粒的加工,如煤粉、水泥、熟料、化肥等物料。
五、參數:
型號: | FCL15 | FCL18 | FCL22 | FCL25 | FCL28 | FCL32 | ||
圓盤直徑:mm | ?1500 | ?1800 | ?2200 | ?2500 | ?2800 | ?3200 | ||
生產能力:t/h | 0.5-0.8 | 0.8-1 | 1-1.5 | 1.5-2 | 2-3 | 3-4 | ||
主軸轉速:r/min | 18 | 18 | 18 | 16.2 | 14.2 | 13.5 | ||
盤體傾角:度 | 45-55 | |||||||
成球率:% | ≥85 | |||||||
配用電機 | 型號: | Y132M2-6 | Y132M2-6 | Y132M2-6 | Y160M-6 | Y160L-6 | Y160L-6 | |
功率:kw | 4 | 5.5 | 5.5 | 7.5 | 7.5 | 11 | ||
外形尺寸(長×寬×高):mm | 1850×1470×1900 | 2150×1620×2200 | 2550×1800×2600 | 2850×1970×3000 | 3150×2100×3300 | 3550×2850×3620 |
